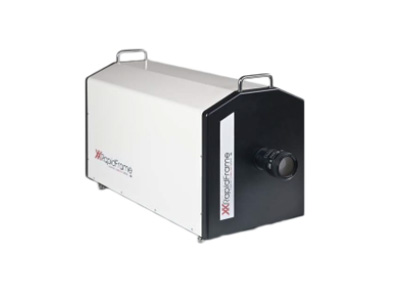

XXRapidFrame

申请资料 视频介绍
特长
简介

标准功能和特点

多达8个增强型CCD通道

高达1000亿帧/秒的拍摄帧率

每个通道都是基于4Picos4Quik E

超快速快门速度可达0.2ns4 Picos)或1.2ns4 Quik E

高精度时序控制,步长为10ps 4 Picos)或100ps4 Quik E

极低的抖动:10ps

高分辨率图像增强器,其中光学系统分辨率> 60lp / mm

极低抖动:<10ps (4 Picos) 20ps (4 Quik E)

VISNIR的光谱灵敏度(UV可选)

全光谱平面镜分光系统

定制的光学设计确保图像无重影,阴影,失真或视差

卓越的灵敏度可提供单光子检测

高动态范围(12bit分辨率)

高分辨率CCD传感器,具有1360 x 1024像素

多个触发选项: TTL,高电压或通过光纤

专业配套软件控制相机,并可采集分析图像

紧凑一体化的系统设计


  XXRapidFrame是由德国Stanford Computer Optics公司推出的超高速ICCD相机。其超短的0.2ns曝光时间和10ps(基于4 Picos的技术)的内通道时间可以使得用户在高分辨率下以极快的速度拍摄连续的图像系列。该分幅相机由多达8个增强CCD通道组成。单通道单帧设置可以使连续的图像序列达到8帧,帧速率为每秒1000亿帧!而通过双帧模式,可以获得多达16帧的连续图像序列。



XXRapidFrame的应用领域:

聚变反应诊断 等离子体研究  雷电放电动力学   高速冲击研究

激光烧蚀         电子束固化       燃烧研究


XXRapidFrame的主要特点

多达8个通道

 通道ICCD分幅相机XXRapidFrame可单独配置多达8个独立可控增强CCD通道。所有具有四个或更少通道的分幅相机都配备了功能齐全、独立可用的ICCD相机。需要注意的是在拥有六个或更多通道的多通道分幅相机中,所有增强CCD通道都不可单独移动。

高达1000亿帧/秒的拍摄帧率

 该多通道分幅相机在单帧模式下,能够记录多达8幅图像,帧间间隔可低至10ps。这使得以每秒1000亿帧的帧率拍摄连续图像序列成为可能。

高分辨率图像

 高分辨率图像增强器的光学分辨率为>60lp/mm,并结合1360 x 1024像素的CCD传感器提供高分辨率图像和卓越的增强成像质量。

低至200皮秒的门控时间

 XXRapidFrame是基于4 Picos4 Quik E ICCD相机技术,门控时间分别为0.2ns1.2ns

紫外增强系统

 Stanford Computer Optics开发设计了定制的紫外增强图像分配器,以提供良好的光学分辨率和成像质量与多通道ICCD相机,XXRapidFrame。定制的图像分配器在UVVISIR上提供了光谱平响应,并将入射光在连接的通道上进行平分。

USB2.0远程控制

 该多通道像增强型CCD分幅相机,通过USB 2.0连接可完全远程操作。

超高的时间精度

 单个增强型CCD通道可以完全由先进的电子设备进行远程控制,这使得高度精确的定时控制曝光和延迟时间可低至10ps
